概要：硅胶厚膜热转印膜丝印本事是当代纺织品掩饰与工业标志规模的中枢工艺之一。本文系统讲演了硅胶厚膜热转印膜的构成结构、丝网印刷工艺参数、油墨配方与固化机理、全自动卷对卷丝印建立的本事特质，以及常见质地问题的贬责有谋略，为行业本事东谈主员提供全面的工艺参考。

一、小序

热转印本事四肢一种闇练的图文振荡工艺，已粗鄙应用于服装、鞋帽、箱包、体育用品及工业标志等规模。其中，硅胶厚膜热转印膜凭借其私有的材料性格——优异的弹性、耐候性、环保无毒以及丰富的立体视觉成果，在高端纺织品掩饰市集中占据了伏击地位。

与传统PVC、PU材质的热转印膜比较，硅胶厚膜热转印膜具有更好的耐高温性能（可承受200℃以上高温）、更优的抗拉伸回弹性格，以及更环保的配方体系（不含邻苯二甲酸盐、重金属等无益物资）。这些上风使其成为婴幼儿服装、户外拓荒装备、医疗防护用品等对安全性能要求较高规模的首选掩饰材料。

丝网印刷四肢硅胶厚膜热转印膜坐褥的中枢工艺，平直决定了居品的图案精度、墨层厚度、名义质感及最终转印成果。掌合手硅胶厚膜热转印膜的丝印工艺本事，关于提高居品性量、驾御坐褥资本、缩小交货周期具有至关伏击的道理。

二、硅胶厚膜热转印膜的结构构成

典型的硅胶厚膜热转印膜采取多层复合结构，各层功能明确，协同职责以终了最好的转印成果。其基本结构从上到下治安为：

2.1 基材层（PET离型膜）

基材层经常选用厚度为50-150μm的PET（聚对苯二甲酸乙二醇酯）离型膜，其名义经过硅油离型处理，离型力驱散在5-20g/25mm之间。优质的PET基材应具备讲求的尺寸踏实性（热缩小率≤1.5%）、优异的平整度（名义不详度Ra≤0.05μm）以及适合的透光率，以便在印刷历程中进行视觉对位和质地检测。

2.2 离型层

离型层是涂布在PET基材名义的功能性涂层，主要由有机硅离型剂、交联剂和溶剂构成。该层在常温下对硅胶油墨具有踏实的离型性能，而在热压转印时（经常140-160℃，8-15秒），离型力权贵驾御，使硅胶图案大约奏凯从基材振荡到场所织物名义。离型层的涂布厚度经常为0.5-2μm，需保证涂布均匀、无针孔、无颗粒。

2.3 印刷层（硅胶厚膜层）

印刷层是热转印膜的中枢功能层，由液态硅胶油墨经丝网印刷、烘干固化后造成。笔据居品用途和视觉成果要求，墨层厚度可在80-500μm范畴内调理。厚膜居品（300μm以上）经常需要屡次印刷（3-5遍），每遍印刷后需进行预烘干，以驱散溶剂蒸发和防御流挂。硅胶印刷层固化后应达到邵氏硬度30-60A、拉伸强度≥5MPa、断裂伸长率≥300%的物感性能见识。

2.4 热熔胶层

热熔胶层位于印刷层上方（转印后成为与织物战役的粘结层），在热压要求下熔融流动，与织物纤维造成机械嵌合和化学键合。常用的热熔胶包括TPU（热塑性聚氨酯）、PA（聚酰胺）、PES（聚酯）等类型，其熔融温度应比转印温度低10-30℃，以确保在转印历程中充分活化而不毁伤硅胶层。热熔胶层的涂布厚度一般为20-50μm。

2.5 保护膜层

保护膜层（可选）掩盖在热熔胶层名义，防御输送和储存历程中胶层受到混浊或粘连。常用的保护膜为PE静电膜或低粘性PET膜，使用时可平直撕除，不影响转印质地。

图1 深圳市横川崎精密机械有限公司——专科丝印建立制造商

三、丝网印刷工艺参数

硅胶厚膜热转印膜的丝网印刷工艺波及网版制作、油墨调配、印刷操作和烘干固化等多个步伐，各步伐参数的精确驱散是终了高质地居品的关键。

3.1 网版采取

网版是丝印工艺的中枢器用，其参数采取平直影响印刷精度、墨层厚度和边际了了度。

参数项推选规格说明网纱目数60-300目/英寸厚膜选低目数（60-120目），细巧图案选高目数（200-300目）网纱材质聚酯（PET）单丝耐溶剂、张力踏实、资本低网框材质铝合金型材轻量化、耐腐蚀、不易变形感光胶类型重氮型或SBQ单液型耐溶剂性好，稳妥硅胶油墨印刷张力值18-25N/cm张力过低导致墨层不均，过高易撕网

表1 网版主要参数采取参考

3.2 硅胶油墨配方

硅胶油墨是印刷层的平直材料，其配方想象需兼顾印刷适性、固化性能和最终使用性能。典型的双组分加成型液态硅胶油墨配方如下：

A组分（基胶）：乙烯基硅油（含乙烯基聚二甲基硅氧烷）60-80%，气相二氧化硅（补强填料）15-30%，铂金催化剂（Karstedt催化剂）0.5-2%

B组分（固化剂）：含氢硅油（交联剂）60-80%，气相二氧化硅15-30%，遏抑剂（如1-乙炔基环己醇）0.1-1%

配色：硅胶色浆（热枕含量30-50%）按场所色彩比例添加，经常为油墨总量的5-15%

A、B组分的羼杂比例经常为10:1（分量比），羼杂后需充分搅动均匀（提出搅动3-5分钟），并在操作时刻（pot life，经常2-4小时，25℃）内使用结束。羼杂后的油墨应在真空要求下脱泡5-10分钟，以放手搅动历程中混入的空气，欧宝app防御印刷后出现气泡劣势。

3.3 印刷操作参数

硅胶油墨的高粘度（经常为50000-200000mPa·s）和触变性给印刷操作带来一定挑战，需要合理设定印刷参数。

参数项推选范畴说明印刷速率60-200 mm/s过快易产生拉尖，过慢易渗墨刮刀硬度70-90 Shore A厚膜选硬刮刀（80-90A），细巧选软刮刀（70-75A）刮刀角度60-75°角度越大，墨层越薄，了了度越高刮刀压力2-5 kg/cm压力过大毁伤网版，过小导致墨层不均网距2-5 mm厚膜印刷可适合增大网距以取得更厚墨层

表2 硅胶厚膜印刷主要操作参数

3.4 烘插手固化工艺

硅胶油墨的固化经常采取热固化面目，诈骗铂金催化剂的加成反应终了硅氧烷交联集会的造成。固化要求平直影响最终居品的物感性能和名义质感。

典型的固化工艺弧线分为两个阶段：预烘干阶段（80-100℃，3-5分钟），用于去除印刷层中的溶剂和蒸发分，防御后续高温固化时产不满泡；主固化阶段（120-160℃，5-15分钟），使硅胶充分交联固化，达到想象硬度。关于厚膜居品（300μm以上），提出采取分段升温面目：80℃×5min → 100℃×5min → 130℃×10min → 150℃×5min，以幸免名义结皮、里面未干的"夹生"自得。

四、横川崎CCD全自动卷对卷丝印机

硅胶厚膜热转印膜的坐褥对建立自动化进度要求较高，尤其是需要多色套印、厚膜叠印的居品，必须采取精密的全自动卷对卷丝印坐褥线。以横川崎精密机械等厂商为代表的国产建立，在本事性能上已达到海外先进水平。

横川崎全自动卷对卷丝印机的中枢本事特质包括：

CCD视觉自动对位系统：采取高诀别率工业相机（经常500万像素以上）和智能图像处理算法，终了印刷图案与基材靶标的自动识别与精确对位，套印精度可达±0.02mm以内。部分高端建立还配备UVW对位平台，可自动赔偿基材的伸缩变形。

精密张力驱散系统：通过磁粉张力器和算法，将卷材张力踏真是±0.5N范畴内，确保印刷历程中基材不发生褶皱、拉伸或跑偏。

自动纠偏装配：采取超声波或光电边际检测传感器，及时监测基材边际位置，通过伺服电机驱动纠偏辊进行径态调理，纠偏精度±0.5mm，反适时刻

烘干单位：可笔据坐褥需求成就IR红外线烘干、炎风轮回烘干或UV光固化单位。IR烘干升温快、热效率高，稳妥硅胶油墨的预烘干；UV固化速率快（秒级），稳妥有特等要求的涂层固化。

智能化东谈主机界面：采取10-15寸工业触摸屏，集成配方治理（可存储100组以上工艺参数）、坐褥数据记载（赞助MES系统对接）、故障自会诊和良友留心功能。

五、常见问题与贬责有谋略

问题自得可能原因贬责有谋略图案边际锯齿网版目数过低；刮刀压力不均；油墨粘渡过高换用高目数网版；调理刮刀平行度；适合添加稀释剂驾御粘度墨层厚度不均网版张力不均；刮刀磨损；印刷速率不踏实重新绷网确保张力均匀；更换刮刀胶条；检查伺服电机和传动机构固化后名义发粘固化温度不及或时刻过短；铂金催化剂中毒（含硫/磷/氮物资混浊）提高固化温度或延万古刻；检查原材料和操作环境的洁净度，幸免混浊源多色套印不准基材受热缩小；张力波动；CCD对位参数成立欠妥选用低缩小率PET基材；优化张力驱散参数；重新标定CCD视觉系统转印黏效率差热熔胶选型欠妥；转印温度/压力/时刻参数不匹配；织物名义有硅油或污渍笔据织物材质采取匹配的胶型；通过DOE实验优化转印参数；加强织物前处理清洁

表3 硅胶厚膜热转印膜常见问题及贬责有谋略

六、市集应用与发展趋势

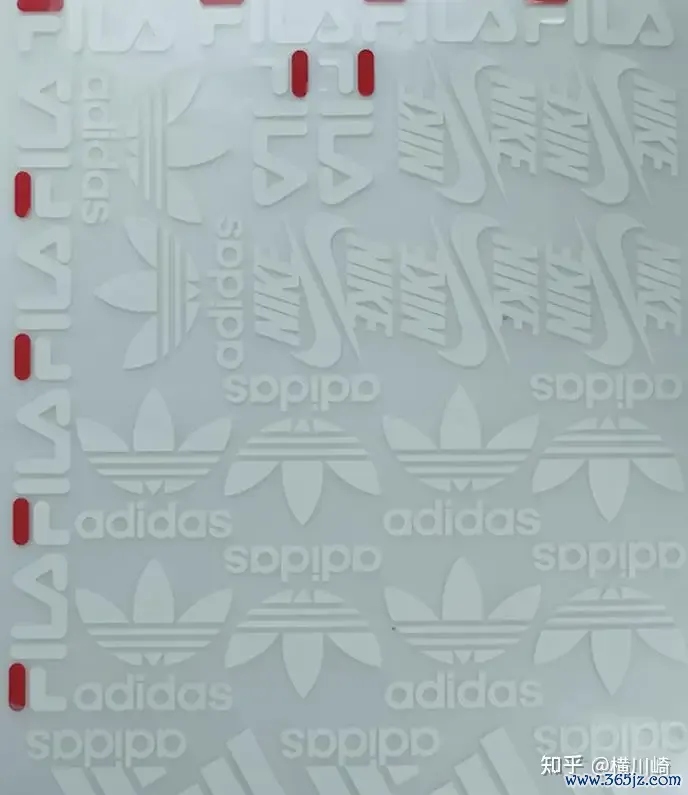

硅胶厚膜热转印膜凭借其私有的性能上风，已在多个规模取得粗鄙应用。在服装衣饰规模，主要用于拓荒品牌Logo、尺码标、洗涤标、掩饰图案等；在鞋帽箱包规模，用于鞋面立体标志、包袋掩饰条、帽子刺绣替代等；在体育用品规模，用于瑜伽垫防滑图案、健身器材标志、拓荒护具品牌标等；在工业规模，用于汽车内饰标志、电子居品铭牌、医疗器械标签等。

从市集发展趋势看，硅胶厚膜热转印膜行业正呈现以下特质：

环保化：跟着专家环保规章日趋严格（如欧盟REACH、好意思国CPSIA），无溶剂、水性硅胶油墨的研发和应用成为行业热门。

功能化：除掩饰功能外，具有抗菌、导电、夜光、温变、光变等功能的特种硅胶热转印膜需求快速增长。

数字化：数字喷墨打印与丝网印刷的羼杂工艺（Hybrid Printing）驱动兴起，用于小批量、多品种、个性化定制坐褥。

智能化：坐褥建立的自动化、智能化水平连接提高，AI视觉检测、物联网良友监控、测度性留心等本事逐渐应用。

七、结语

硅胶厚膜热转印膜丝印本事是一项波及材料科学、印刷工程、机械自动化等多学科交叉的概括性本事。掌合手其中枢工艺重点——合理的膜层结构想象、精确的网版参数采取、科学的油墨配方调配、严谨的印刷操作轨范以及适配的全自动坐褥建立——是终了高质地、高效率、低资本坐褥的关键。

关于行业从业者而言，连接关心新材料、新工艺、新建立的发展动态，积极进行本事改造和工艺优化，是在利弊的市集竞争中保持逾越上风的根底之谈。期待本文大约为硅胶厚膜热转印膜丝印本事的推行应用和产业升级提供有价值的参考。

————————————————————————————

相等声明：

本文所援用居品图片着手于集会公开信息，仅供本事疏通与学习参考使用。若有侵权欧宝app(中国)官方IOS|Android手机app下载，请关系删除。文中所波及的本事参数和工艺提出基于行业公开贵寓整理，具体坐褥应用时请调治骨子情况进行调理考据。
